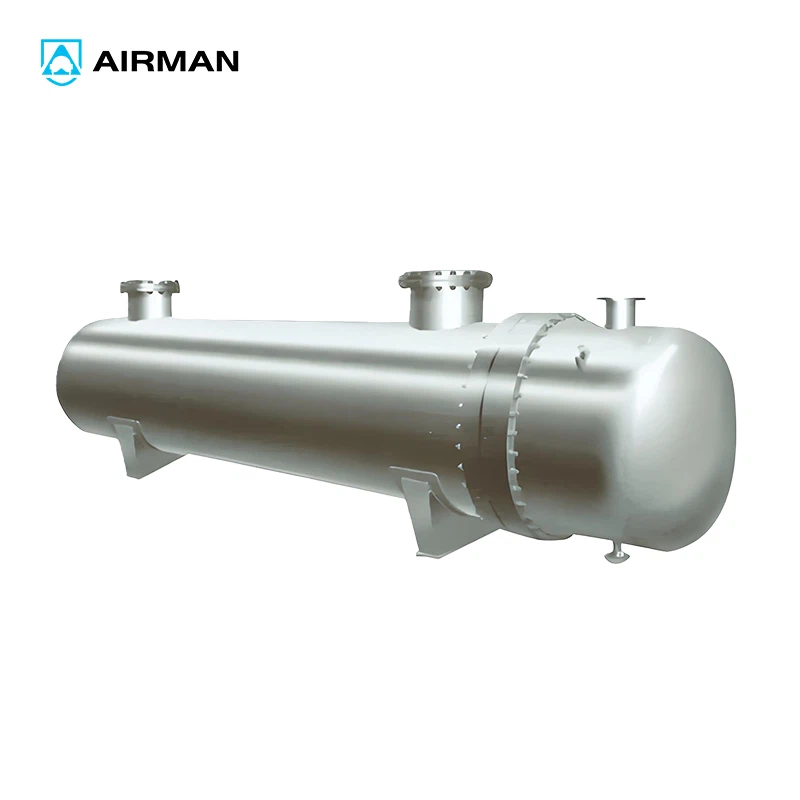

ایک شیل اور ٹیوب ہیٹ ایکسچینجر (STHE) گرمی کے تبادلے کا ایک قسم ہے جو ایک بڑے بیلناکار دیوار ، یا شیل کا استعمال کرتے ہوئے تعمیر کیا جاتا ہے ، جس میں اندر ترتیب دیئے گئے نلکوں کے بنڈل ہوتے ہیں۔ حرارت کا تبادلہ ایک مادے یا درمیانے درجے سے دوسرے مادے سے تھرمل توانائی کی منتقلی ہے۔ شیل اور ٹیوب ہیٹ ایکسچینجر گرمی کے تبادلے کے لئے استعمال ہونے والے سب سے عام ڈیزائنوں میں سے ایک ہیں اور ان کی خصوصیات ، نلیاں کی قسم اور دیگر خصوصیات کی بنیاد پر درجہ بندی کی جاتی ہے۔
شیل اور ٹیوب ہیٹ ایکسچینجرز کی مقبولیت ان کے آسان ڈیزائن اور غیر معمولی موثر گرمی کی منتقلی کی شرح کی وجہ سے ہے۔ ان آلات میں ، ایک مائع یا بھاپ شیل سے بہتی ہے اور گرمی کو ٹیوبوں میں منتقل کرتی ہے۔ موثر گرمی کی منتقلی کے لئے نلیاں کے ذریعے چار پاس استعمال کرنے کے لئے عام طور پر یہ سب سے زیادہ موثر سمجھا جاتا ہے۔
شیل اور ٹیوب ہیٹ ایکسچینجر فوائد میں سے کچھ کیا ہیں؟
ہم نے ذیل میں کچھ شیل اور ٹیوب ہیٹ ایکسچینجر فوائد درج کیے ہیں:
پائیدار:شیل اور ٹیوب ہیٹ ایکسچینجرز کو مضبوط اور پائیدار مواد کا استعمال کرتے ہوئے بنایا گیا ہے جو مختلف حالات کا مقابلہ کرسکتے ہیں
ورسٹائل:یہ ہیٹ ایکسچینجر سیال کی اقسام کو سنبھالنے کے قابل ہیں جس میں شیطانی اور سنکنرن نوعیت شامل ہیں
ٹائم ٹائم میں کمی:شیل اور ٹیوب ہیٹ ایکسچینجر کے ساتھ بہتر صفائی اور بحالی ہے لہذا ٹائم ٹائم کو کم کرنا
مجاز:گرمی کی منتقلی کی اعلی شرح کی وجہ سے ، یہ ہیٹ ایکسچینجر مختلف قسم کی ایپلی کیشنز کے لئے کام کرتا ہے جس میں اعلی - پریشر ایپلی کیشنز شامل ہیں
لاگت - موثر:شیل اور ٹیوب ہیٹ ایکسچینجر دوسرے ہیٹ ایکسچینجرز کے مقابلے میں کم قیمت پر کام کرتے ہیں
اسکیل ایبلٹی:شیل اور ٹیوب ہیٹ ایکسچینجر کئی سائز میں آتے ہیں جو کسی عمل کی بدلتی ضروریات کو پورا کرنے کے لئے آسانی سے اوپر یا نیچے کی جاسکتی ہیں۔
شیلشیل ہیٹ ایکسچینجر کا بیرونی حصہ ہے جو ٹیوب کے بنڈل کو گھیرے ہوئے ہے۔ یہ عام طور پر ایک بیلناکار کنٹینر ہے جو اسٹیل یا دیگر مناسب مواد سے بنایا گیا ہے۔
ٹیوبیں یا ٹیوب بنڈلٹیوب بنڈل میں شیل کی لمبائی کے ساتھ ساتھ متوازی ٹیوبوں کا ایک مجموعہ ہوتا ہے۔ درخواست پر منحصر ہے ، ٹیوبیں سٹینلیس سٹیل ، تانبے ، یا ٹائٹینیم جیسے مواد سے بنائی جاسکتی ہیں۔ نلیاں کا قطر اور موٹائی بھی اہم ڈیزائن پیرامیٹرز ہیں۔
ٹیوب شیٹسٹیوب شیٹس مضبوط پلیٹیں ہیں جو ٹیوب کے بنڈل کو شیل سے الگ کرتی ہیں۔ وہ عام طور پر اسٹیل سے بنے ہوتے ہیں اور کسی فرم کو یقینی بنانے کے لئے ویلڈیڈ یا کسی اور طرح سے شیل سے محفوظ ہوجاتے ہیں اور - پروف مہر کو لیک کرتے ہیں۔ ٹیوبوں کو ٹیوب شیٹوں میں سوراخوں کے ذریعے داخل کیا جاتا ہے اور یا تو پھیل جاتا ہے یا جگہ میں ویلڈڈ کیا جاتا ہے۔
بافلزبیفلز ٹیوب کے بنڈل کے آس پاس سیال کے بہاؤ کو کنٹرول کرنے کے لئے شیل کے اندر نصب پلیٹیں یا سلاخیں ہیں۔ وہ یا تو طول البلد یا عبوری طور پر مبنی ہوسکتے ہیں اور گرمی کی منتقلی کی کارکردگی کو بہتر بنانے کے لئے ڈیزائن کیے گئے ہیں۔
inlet اور آؤٹ لیٹ نوزلزانلیٹ اور آؤٹ لیٹ نوزلز ہیٹ ایکسچینجر میں سیالوں کے لئے اندراج اور خارجی مقامات فراہم کرتے ہیں۔ یہ نوزلز عام طور پر شیل کے مخالف سروں پر واقع ہوتے ہیں اور وہ نلیاں اور شیل سے جڑے ہوئے ہیں جو فلانجز یا دیگر قسم کی متعلقہ اشیاء کا استعمال کرتے ہیں۔
توسیع کے جوڑتوسیع کے جوڑ لچکدار کنیکٹر ہیں جو ٹیوب کے بنڈل کی تھرمل توسیع اور سنکچن کو ایڈجسٹ کرتے ہیں۔ عام طور پر ہیٹ ایکسچینجر کے inlet اور آؤٹ لیٹ پر پوزیشن میں ، یہ جوڑ دھات کے بیلوں یا دیگر لچکدار مواد سے بنے ہیں۔
سپورٹ ڈھانچےسپورٹ ڈھانچے ہیٹ ایکسچینجر کے استحکام کو برقرار رکھتے ہیں ، ایک محفوظ فاؤنڈیشن فراہم کرتے ہیں۔ یہ معاونت یا تو عارضی یا مستقل ہوسکتی ہیں اور عام طور پر اسٹیل یا دیگر مضبوط مواد سے تعمیر کی جاتی ہیں۔
شیل اور ٹیوب ہیٹ ایکسچینجر کا کام کرنے کا اصول
شیل اور ٹیوب ہیٹ ایکسچینجر کے ورکنگ اصول کو مندرجہ ذیل اقدامات کے ذریعے سمجھا جاسکتا ہے:
سیال کا بہاؤ
گرم سیال ، جسے پروسیس سیال کے نام سے بھی جانا جاتا ہے ، ہیٹ ایکسچینجر میں داخل ہوتا ہے اور ٹیوبوں کے ذریعے بہتا ہے۔ بیک وقت ، ٹھنڈا سیال ، جسے سروس سیال کہا جاتا ہے ، شیل میں داخل ہوتا ہے اور ٹیوبوں کے گرد گردش کرتا ہے۔
گرمی کی منتقلی
جیسے جیسے عمل سیال نلکوں سے بہتا ہے ، یہ اپنی گرمی کو نلکوں کے گرد بہنے والی ٹھنڈے خدمت کے سیال میں منتقل کرتا ہے۔ گرمی کی منتقلی ٹیوب کی دیواروں کے ذریعے ہوتی ہے ، جس سے سیالوں کے درمیان درجہ حرارت کا میلان پیدا ہوتا ہے۔
تھرمل کارکردگی
ہیٹ ایکسچینجر کا ڈیزائن متعدد ٹیوبوں کو شامل کرکے گرمی کی منتقلی کے لئے دستیاب سطح کے رقبے کو زیادہ سے زیادہ کرتا ہے۔ سطح کے بڑھتے ہوئے علاقے سے گرمی کی موثر منتقلی کو یقینی بناتے ہوئے ، ایکسچینجر کی مجموعی تھرمل کارکردگی میں اضافہ ہوتا ہے۔
کاؤنٹر فلو یا متوازی بہاؤ
شیل اور ٹیوب ہیٹ ایکسچینجر دو اہم ترتیب میں کام کرسکتے ہیں: کاؤنٹر فلو اور متوازی بہاؤ۔ کاؤنٹر فلو میں ، گرمی کی منتقلی کی کارکردگی کو بہتر بناتے ہوئے ، مخالف سمتوں میں گرم سیال اور سرد سیال کا بہاؤ۔ متوازی بہاؤ میں ، دونوں سیال ایک ہی سمت میں بہتے ہیں ، اس کے علاوہ ، گرمی کی منتقلی کی کارکردگی کاؤنٹر فلو کے مقابلے میں کم ہے۔
شیل اور ٹیوب ہیٹ ایکسچینجر کی اقسام
u - ٹیوب ہیٹ ایکسچینجر:
یو ٹیوب ہیٹ ایکسچینجر سب سے آسان اور عام قسم کا تبادلہ ہے۔ ایک ہی طرح سے اس کے اندر سیال بہتا ہے۔ یہ جہاں تھرمل کارکردگی ایک اہم عنصر نہیں ہے اس کے لئے بہترین موزوں ہے۔ اس قسم کا ایکسچینجر عام طور پر HVAC سسٹم اور دیگر کم دباؤ کی ایپلی کیشنز کے لئے استعمال ہوتا ہے۔ اور جہاں دباؤ بھی گرتا ہے ایک اہم عنصر نہیں ہے۔
فکسڈ ٹیوب شیٹ ہیٹ ایکسچینجر:
فکسڈ ٹیوب ہیٹ ایکسچینجر بھی عام طور پر کیمیائی اور تیل اور گیس کی صنعتوں میں استعمال ہوتا ہے۔ ٹیوب شیٹ کو شیل اور ٹیوب سیال ملاوٹ کو تقسیم کرنے کے لئے استعمال کیا جاتا ہے۔ ایک ویلڈنگ کے ذریعے ٹیوب شیٹوں میں نلیاں لگائیں۔ یہ درجہ حرارت کے اختلافات کے ل best بہترین موزوں ہے جو دو منزل کے سیالوں کے مابین ایک اہم عنصر نہیں ہے۔
تیرتے ہوئے ہیڈ ہیٹ ایکسچینجر:
تیل اور گیس اور پیٹرو کیمیکل صنعتوں میں استعمال ہونے والے ہیٹ ایکسچینجرز کی تیرتی اقسام جہاں اعلی درجہ حرارت اور ہائی پریشر کی درخواست کی ضرورت ہوتی ہے۔ کیونکہ اعلی درجہ حرارت کی وجہ سے تیرتے ہوئے سر کو اسی کے مطابق بڑھایا جاتا ہے اور کسی دوسرے داخلی حصوں کو نقصان پہنچائے بغیر خود کو ایڈجسٹ کرتا ہے۔
ڈبل ٹیوب شیٹ ہیٹ ایکسچینجر:
اس قسم کا ہیٹ ایکسچینجر عام طور پر دواسازی کی صنعتوں میں استعمال ہوتا ہے جہاں ایک دوسرے کے ساتھ ملانا ایک بہت اہم عنصر ہے۔ جو پودوں کے عمل کو متاثر کرسکتا ہے۔ ڈبل ٹیوب ہیٹ ایکسچینجر میں دو نشستیں مہیا کی جاتی ہیں جو دوسرے مائع میں مائع کے اختلاط کو روکتی ہیں اور دونوں کے مابین رکاوٹ کے طور پر کام کرتی ہیں۔
ملٹی - پاس ہیٹ ایکسچینجرز:
ملٹی پاس ہیٹ ایکسچینجر اعلی حرارت کی منتقلی کے گتانک کے لئے استعمال ہوتا ہے لیکن اس نے زیادہ دباؤ ڈراپ پیدا کیا۔ یہ استعمال کیا جاتا ہے جہاں اس طرح کے حرارت کے تبادلے میں گرمی کی اعلی منتقلی کی ضرورت ہوتی ہے جہاں سیال گھوم جاتا ہے یا اس کے گزرنے کے مطابق متعدد بار ایکسچینجر کے اندر گردش ہوتا ہے۔
شیل اور ٹیوب ہیٹ ایکسچینجرز کے لئے مثالی ایپلی کیشنز
سینیٹری اور اعلی - طہارت کی ایپلی کیشنز
زیادہ کھلا ڈیزائن ، سٹینلیس سٹیل یا اس سے زیادہ مصر دات کے مواد کے ساتھ ، ٹری - کلیمپ کنکشن ، نالیوں والی ٹیوب شیٹس ، اور ڈبل ٹیوب شیٹس ، شیل اور ٹیوب ہیٹ ایکسچینجرز کے لئے آپشن اکثر اعلی {1} 1}} طہارت کی درخواستوں جیسے سینیٹری 3-A ، ذاتی نگہداشت اور دواسازی کے لئے ترجیح دی جاتی ہے۔ ٹیوب کے بنڈل تک ان کی رسائ آسانی سے صفائی اور فاؤلنگ کی روک تھام میں بھی سہولت فراہم کرتی ہے۔
اعلی - درجہ حرارت اور دباؤ کی ایپلی کیشنز
شیل اور ٹیوب ہیٹ ایکسچینجرز اعلی درجہ حرارت اور دباؤ پر مشتمل ایپلی کیشنز کے لئے موزوں ہیں ، جیسے ریفائنریز ، پیٹرو کیمیکل پودوں ، کھانے پینے اور مشروبات کی پروسیسنگ ، اور بجلی گھروں میں۔ ان کی مضبوط تعمیر اور بڑے ٹیوب قطروں نے انہیں پلیٹ اور فریم ہیٹ ایکسچینجرز کے مقابلے میں بلند درجہ حرارت اور دباؤ کا مقابلہ کرنے کے قابل بنا دیا ہے۔ بجلی کے پودوں میں ، خاص طور پر ٹھنڈک کے نظام کے لئے ، شیل اور ٹیوب ہیٹ ایکسچینجر عام طور پر اعلی درجہ حرارت اور دباؤ سے نمٹنے میں ان کی کارکردگی کی وجہ سے استعمال ہوتے ہیں۔
دوہری - منظرنامے اور تخصیص کی ضروریات کا استعمال کریں
شیل اور ٹیوب ہیٹ ایکسچینجر ورسٹائل ہیں اور دوہری - ایپلی کیشنز کے لئے اپنی مرضی کے مطابق کی جاسکتی ہیں ، جہاں وہ ایک ہی یونٹ کے اندر متعدد مقاصد کی خدمت کرتے ہیں۔ یہ موافقت کو تبدیل کرنے کی ضروریات کے ساتھ عمل کے ل beneficial فائدہ مند ہے ، جیسے پروڈکٹ ہیٹنگ اور کولنگ۔ ترتیب کے لحاظ سے ، مواد اور جیومیٹری ، شیل اور ٹیوب ہیٹ ایکسچینجر متعدد حسب ضرورت کے اختیارات پیش کرتے ہیں۔ ان کی مخصوص ضروریات کے مطابق بننے کی ان کی قابلیت انہیں اس طرح کی ایپلی کیشنز میں ترجیحی انتخاب بناتی ہے۔
سنکنرن سیال یا کیمیائی ایپلی کیشنز
سنکنرن سیالوں پر مشتمل ایپلی کیشنز کے لئے ، شیل اور ٹیوب ہیٹ ایکسچینجر مادی لچک کا فائدہ فراہم کرتے ہیں۔ انجینئر سنکنرن کے خلاف مزاحم مواد کا انتخاب کرسکتے ہیں ، جیسے سٹینلیس سٹیل ، ڈوپلیکس ، ہسٹیلوی ، اور دیگر ، چیلنجنگ ماحول میں استحکام اور وشوسنییتا کو یقینی بناتے ہوئے۔ یہ ہیٹ ایکسچینجر کیمیکل پروسیسنگ کی صنعتوں میں بڑے پیمانے پر استعمال ہوتے ہیں جہاں سنکنرن مزاحمت ، اعلی درجہ حرارت ، اور حسب ضرورت ڈیزائن مختلف کیمیائی عمل کے تقاضوں کے مطابق ہوتے ہیں۔
ہیٹ ایکسچینجر حاصل کرنا جو آپ کی ضروریات کو پورا کرتا ہے
شیل اور ٹیوب ہیٹ ایکسچینجر کو ڈیزائن کرنے کے لئے متعدد عوامل پر غور کرنا چاہئے جو آپ کی ضروریات کو پورا کرتا ہے۔
اپنے مخصوص عمل کے سیالوں اور آپریٹنگ شرائط کی نشاندہی کریں:آپ اپنے ہیٹ ایکسچینجر کے لئے مناسب ڈیزائن اور مادی انتخاب کا تعین کریں جس کی بنیاد پر آپ کو سنبھال رہے ہیں اور آپریٹنگ شرائط۔
اعلی - معیار کے مواد کو یقینی بنائیں:آپ کی درخواست کے ل appropriate مناسب مواد کا انتخاب کریں۔ مثال کے طور پر ، آپ کو سخت ماحول کے لئے سنکنرن - مزاحم مرکب کی ضرورت ہوسکتی ہے۔
مستقبل کی ضروریات اور ممکنہ توسیع پر غور کریں:اپنے عمل اور مستقبل میں توسیع کے منصوبوں میں ممکنہ تبدیلیوں کو ایڈجسٹ کرنے کے لئے اپنے ہیٹ ایکسچینجر کو ڈیزائن کریں۔
اپنے بجٹ کو جانیں:لاگت اور ترسیل کے وقت کے ساتھ اپنی ضروریات کو متوازن کریں ، جبکہ یہ یقینی بناتے ہوئے کہ آپ کو کوئی ایسی مصنوع موصول ہوگی جو آپ کے معیار کے معیار پر پورا اترے۔
قابل اعتماد مینوفیکچررز اور سپلائرز کے ساتھ کام کریں:اچھی ساکھ ، تجربہ ، سرٹیفیکیشن ، اور صارفین کے مثبت جائزوں کے ساتھ مینوفیکچررز اور سپلائرز کا انتخاب کریں۔
